X-RADIUS COMPACT (2D / CEPH)
- Farklı enstrüman ve el aletleri için uygun programlar.
- Farklı boyutlardaki yükler için aynı seviyede sterilizasyon sağlar.
- USB flash bellek ile hafıza kaydı yapabilirsiniz.
- Avrupa üretim standartı EN 13060’a uygun olarak test edilmiştir.
- Buhar jeneratörü ile %100 sterilizasyon sağlar.
- %30 enerji tasarrufu sağlayarak daha hızlı sterilizasyon yapar.
- 3 aşamalı kapı kilit sistemi ile yüksek güvenlik sağlar.
- C Platinum, şebeke suyu arıtımı için harici su bağlantısı gerektirmez, kendi distile suyunu üretir.
- Farklı filtrasyon sistemleri, kullanım kolaylığı sağlar.
- Toplam tüketim 50 devir başına 5 litredir, yani yaklaşık olarak her döngüde 1200 ml kullanır.
X SAFE - MRT: OTOMATİK DOZAJ KONTROLÜ
Hastanın morfolojik tanımlamasını dijital olarak en iyi seviyede belirler. Böylece hastanın maruz kaldığı x-ışını dozu optimal seviyede olurken elde edilen görüntülerde keskinlik ve homojenlik en üst seviyededir.
Sefalometri Teknolojisi
Yüksek performans, ultra hızlı tarama
Çocuk hastalar hızlı tarama modu

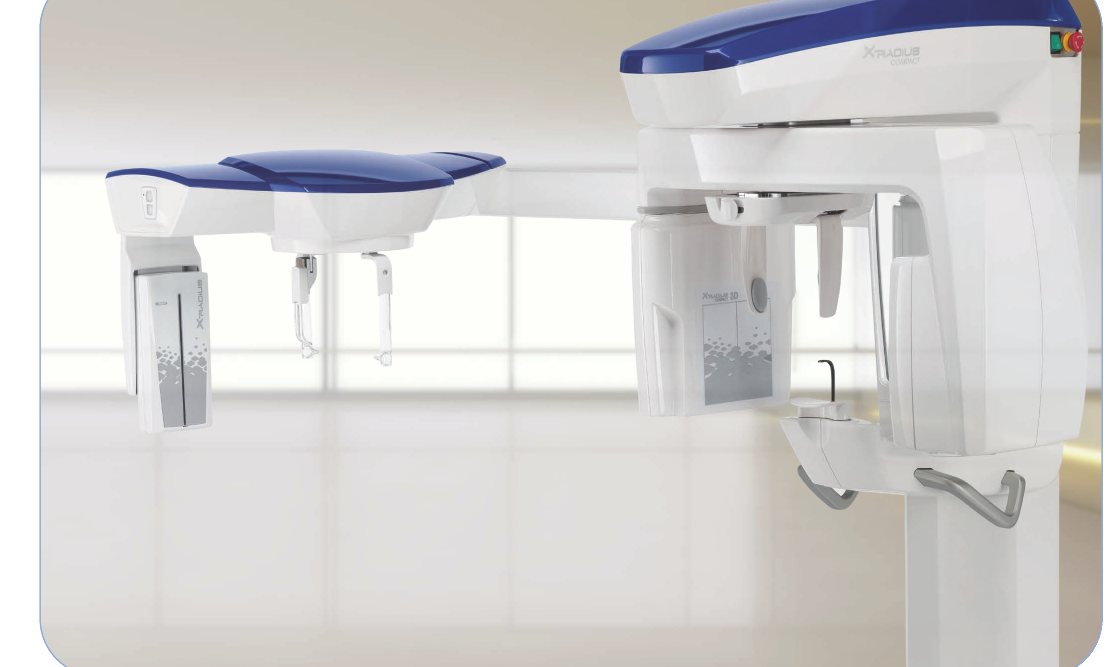

Castellini X-Radius Compact; panoramik (2D), sefalometrik ve 3D (KIBT) görüntülemeyi sınıfının en küçük taban alanına sığdıran ekstraoral röntgen cihazıdır. Rehberli çekim protokolleri, hastaya göre dozu ayarlayan otomatik ışınlama kontrolü ve iRYS yazılımıyla, muayenehanede tanıdan tedavi planlamasına kadar tüm görüntüleme ihtiyacını tek cihazda karşılar.
- 3'ü 1 arada3D + PAN + CEPH
- 6×6 – 10×10 cm8 farklı 3D FOV seçeneği
- 80 µmYüksek çözünürlüklü voksel
- 87,2 × 103 cmAsgari kurulum alanı (CEPH Ready)
Küçük muayenehaneye büyük tanı gücü
X-Radius Compact, rakip cihazların sığmadığı dar röntgen odalarına bile yerleşebilecek kadar kompakttır. Cihaz; 3D, panoramik ve sefalometrik fonksiyonları bir arada sunan tam donanımlı bir çözüm olarak sipariş edilebilir.
Bugün panoramik, yarın sefalometri: İlk yatırımı düşük tutmak isteyen hekimler 2D PAN veya 3D PAN ile başlayabilir; cihaz kurulumdan sonra sefalometri kolu eklenerek 2D PAN & CEPH ya da 3D PAN & CEPH konfigürasyonuna yükseltilebilir.
Taşınabilir sensör: Sefalometri kolu bulunan cihazlarda 2D sensör sökülerek PAN ve CEPH pozisyonları arasında hızlı ve güvenli şekilde el ile taşınır.

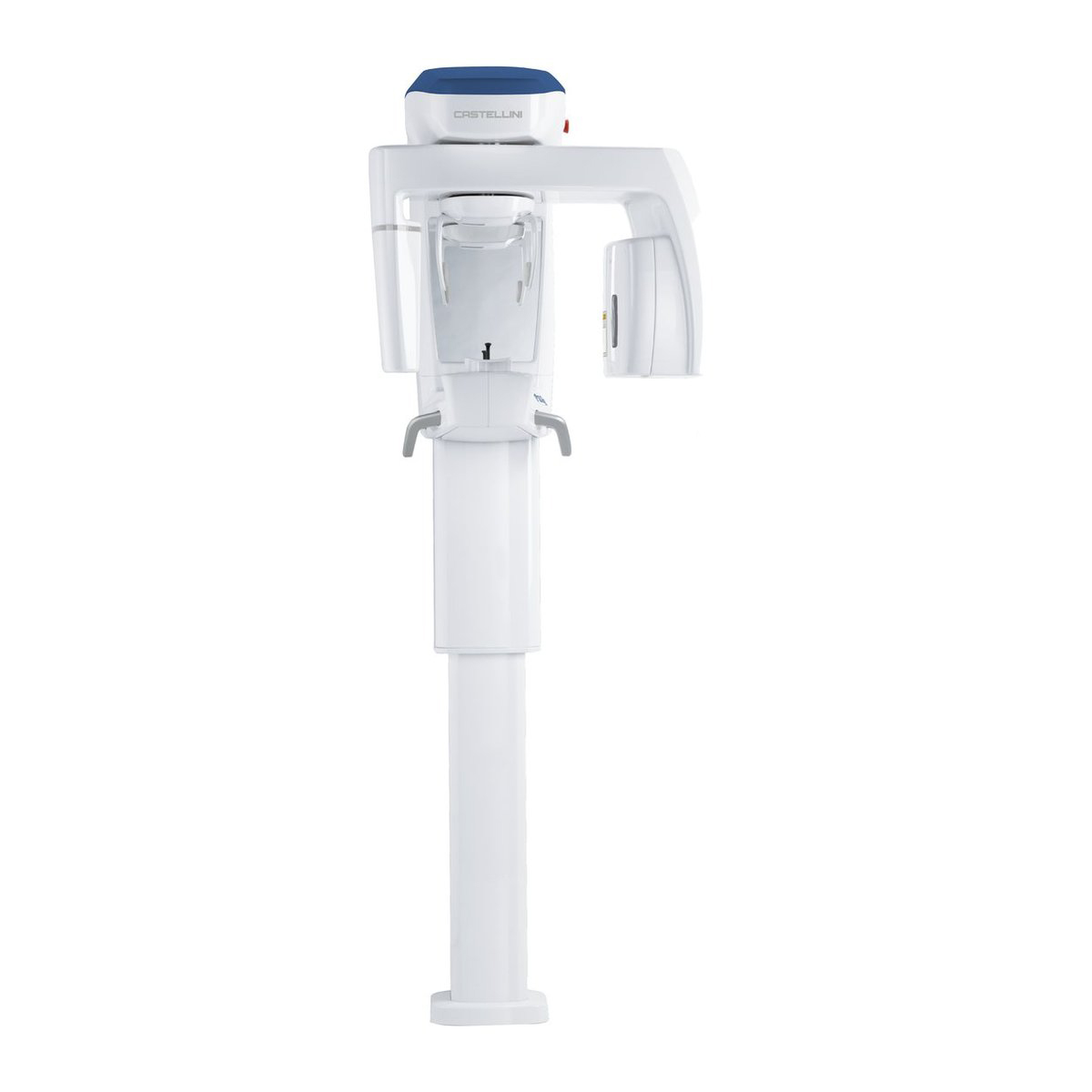

2D2D PAN
Sonradan 2D PAN & CEPH'e yükseltilebilir.

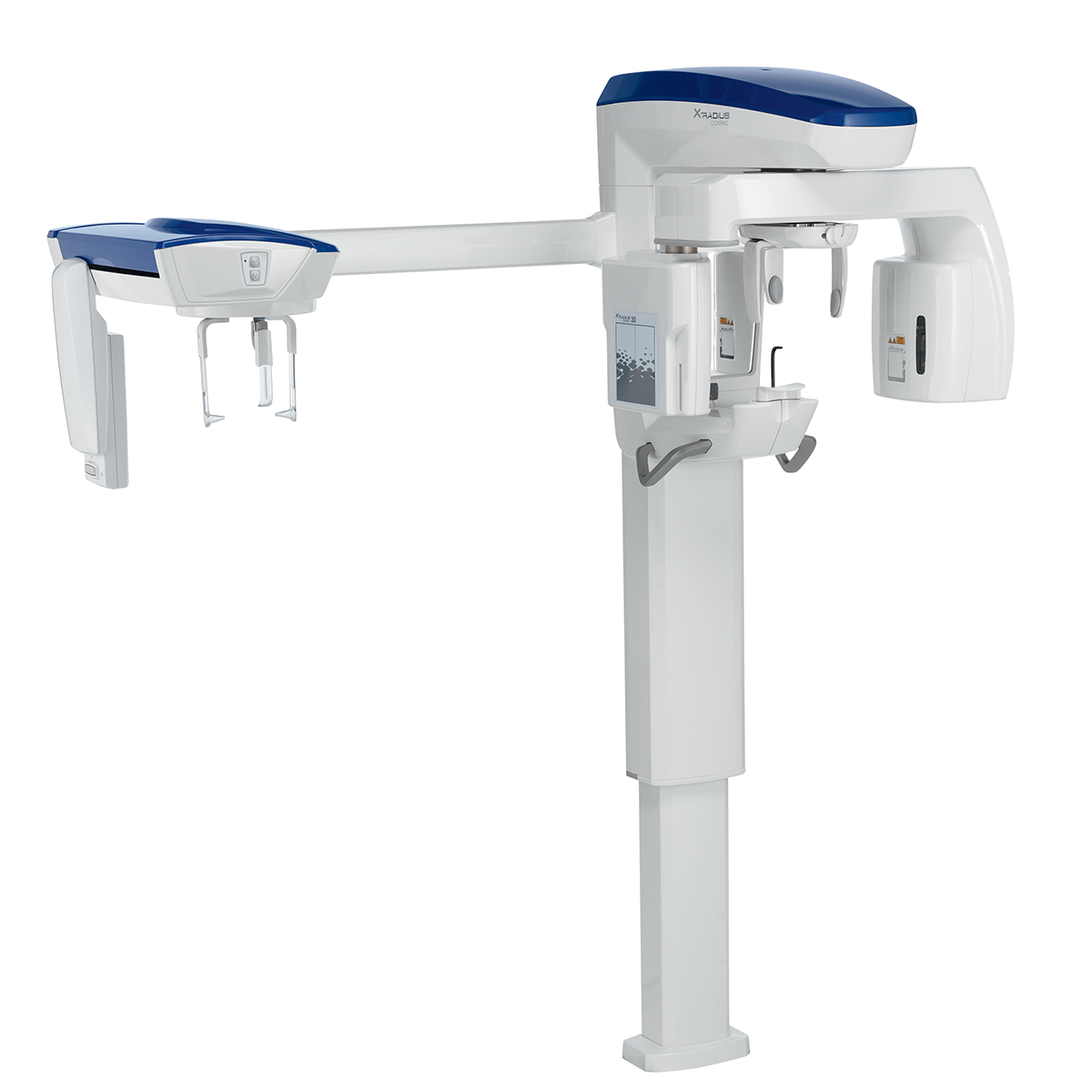

2D2D PAN & CEPH
Panoramik ve sefalometrik (telegrafi) çekimler.
3D3D PAN
KIBT + panoramik; sonradan CEPH eklenebilir.
3D3D PAN & CEPH
3'ü 1 arada tam konfigürasyon.
Rehberli iş akışı, kolay kullanım

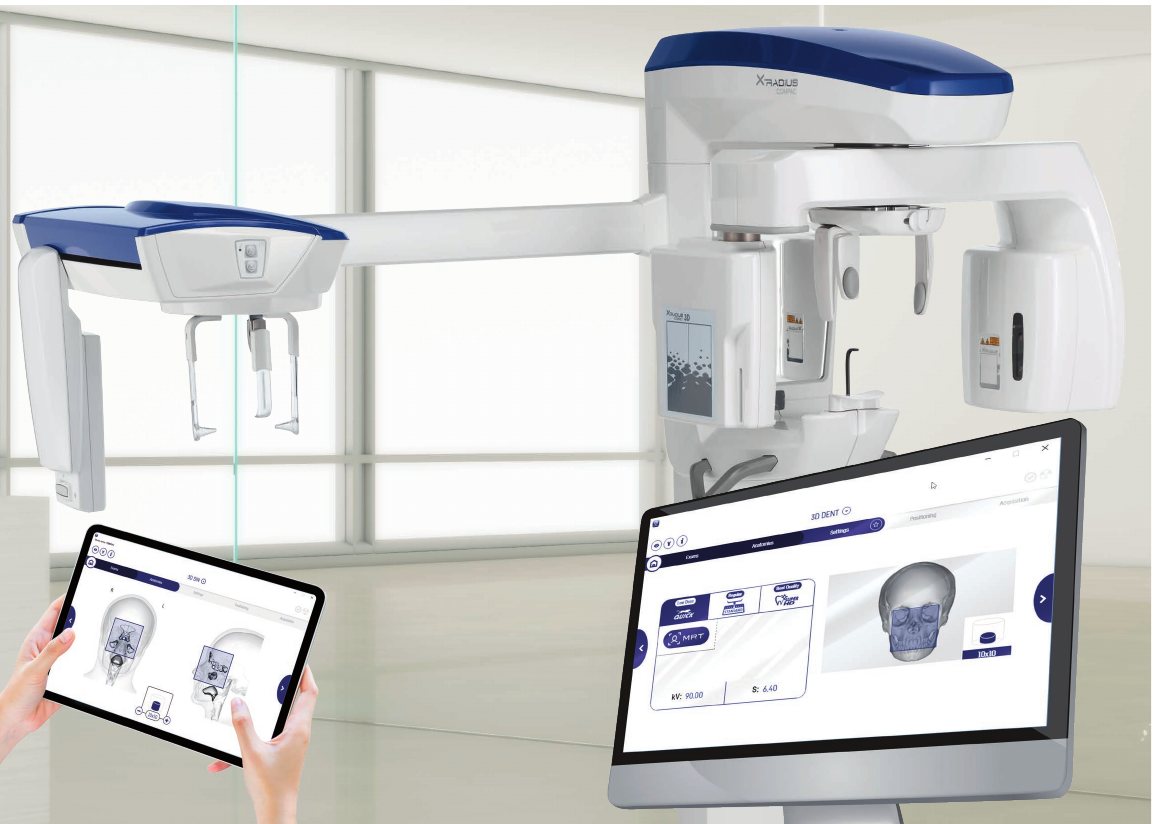

iPad ve PC'de çalışan sanal kontrol paneli, çekim tipinin seçiminden FOV konumlandırmasına kadar kullanıcıyı adım adım yönlendirir; çekim sonrası görüntüler de aynı panelden izlenir. 3D çekim öncesinde alınan 2D ön izlemeler ve Scout View görüntüleri sayesinde hizalama doğrulanır, yanlış konumlandırma nedeniyle çekimi tekrarlamak gerekmez.
Patentli otomatik ışınlama kontrolü hastanın fiziksel yapısını değerlendirerek dozu kalibre eder; doğru parametreler hekime bırakılmadan belirlenir. Cihaz üzerindeki tuş takımında konum sıfırlama, kolon yüksekliği ayarı ile TME merkezleme ve servo destekli 2D (PAN/DENT) ön odaklama tuşları bulunur.
Düşük dozSpeed Scan
Rutin ve cerrahi sonrası kontroller, makro yapı değerlendirmeleri için; çocuk hastalarda ideal.
StandartStandard Scan
İlk tanı ve tedavi planlaması için yüksek çözünürlüklü 3D görüntü.
En yüksek kaliteUltra Scan
Özellikle mikro yapılar için en ayrıntılı hacimsel veri; ultra yüksek çözünürlük.
İlk seferde doğru konumlandırma

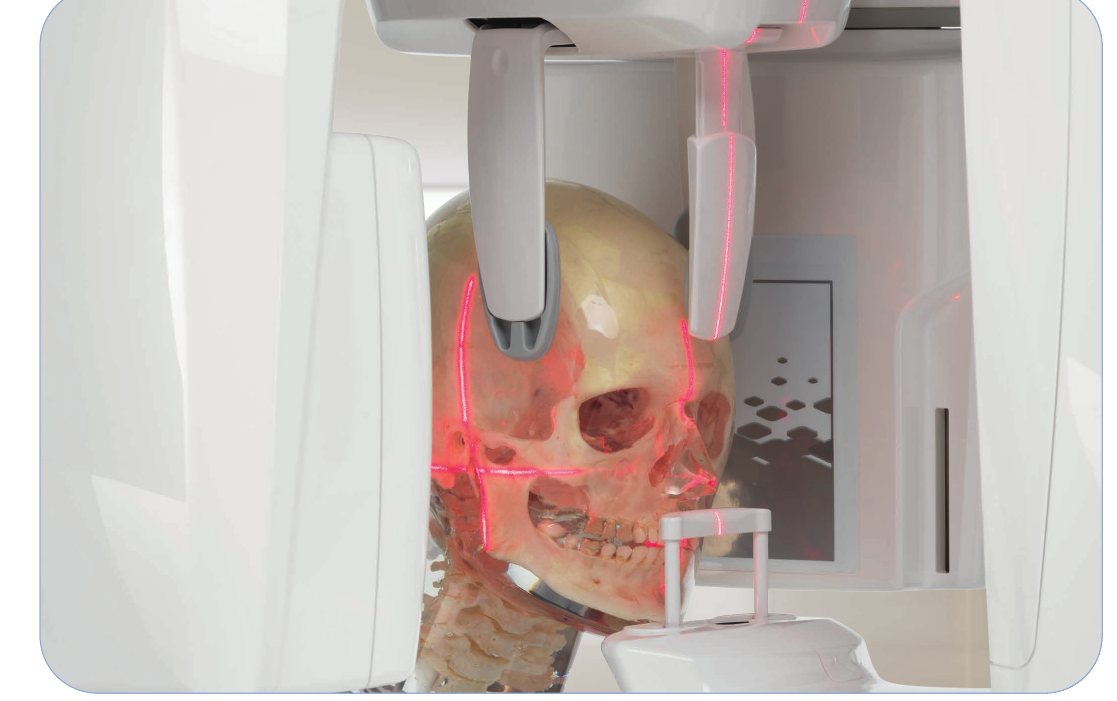

3D çekimlerde: Lazer kılavuzlar ve Scout View ile desteklenen 3D merkezleme konumlandırmayı kolaylaştırır. Başlık desteği 5 temas noktasından oluşur, bunların 3'ü hastanın anatomisine göre ayarlanabilir. Maksiller sinüs incelemeleri için uzatılmış baş destekleri ve nazal destek kullanılır.
2D çekimlerde: Midsagittal düzlem ve Frankfurt horizontal düzlemini gösteren iki lazere ek olarak kanin hizasına odaklanan üçüncü bir lazer bulunur. Ayarlanabilir yan çubuklu 4 temas noktalı başlık, kolay değiştirilebilen ısırma parçası ve nazal destekle istenen panoramik görüntü ilk çekimde alınır; hasta tekrar çekime maruz kalmaz.
- Sefalometrik konumlandırma: Telegrafi kolundaki başlıkta iki yan ve bir ön destek çubuğu bulunur; çocuklar için tiroid bezinin ışınlanmasını en aza indiren uzun yan çubuk seçeneği vardır.
- El-bilek grafisi: Karpus şeklindeki pleksiglas panel, kalan büyüme potansiyelinin değerlendirilmesi için çekimi hızlandırır.
- 3D nesne taraması: Cerrahi rehberler, ölçüler ve diğer 3 boyutlu nesneler için özel tepsi ve tarama protokolü.
Düşük doz, ALARA prensibine uygun görüntüleme
X-Radius Compact, görüntü kalitesinden ödün vermeden hasta güvenliğini önceliklendirir. Kısa tarama süreleri, çekime özel kolimasyon, pulslu ışınlama ve ilk seferde doğru konumlandırma gereksiz radyasyonu önler.
X-Safe otomatik ışınlama kontrolü
Hastanın morfolojisi ışınlamadan önce değerlendirilir; doz hastanın gerçek fiziksel yapısına göre ayarlanır.
DoseSaver
İki modlu düşük doz panoramik: DoseSaver 80 ve DoseSaver 100 ile standart PAN'a göre %20–40 daha düşük doz. 3D'li cihazlarda DoseSaver 80, konumlandırma hatalarını telafi eden Super PAN algoritmasıyla birlikte çalışır.
Dinamik 3D FOV
Işınlama yalnızca ilgili bölgeyle sınırlandırılır; yetişkin ve çocuk hastalarda farklı klinik uygulamalar için özel analiz yapılır.
Seçilebilir dentisyon alanı
Panoramikte tüm ya da kısmi dentisyon seçilebilir; bitewing kadranlarına veya sektörlere ayrılabilir.
- 3,7 snSpeed CEPH taraması
- 6,8 snSpeed PAN taraması
- 6,4 snSpeed 3D taraması
Kapsamlı 2D klinik protokoller

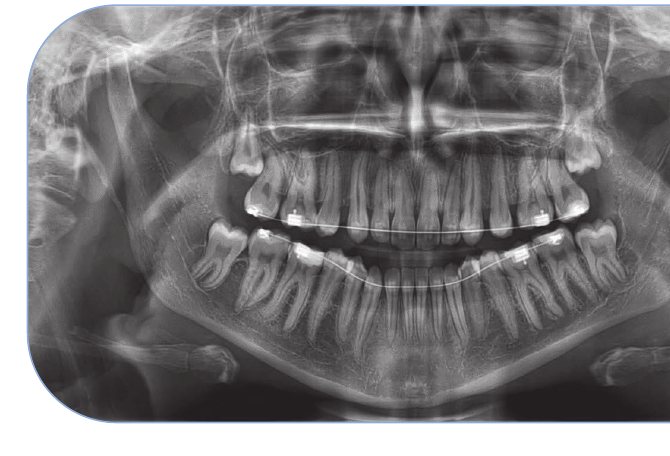

Super PAN (DoseSaver 80): tüm anatomik bölgenin odakta olduğu tek bir panoramik görüntü
- Periodontoloji (Ortho PAN): Üstün ortogonaliteye sahip ya da hızlı/standart panoramik ile eksiksiz klinik değerlendirme.
- Pedodonti (Child PAN): Sınırlı ışınlama alanıyla tam panoramik veya en düşük dozla hızlı / kısmi tarama.
- Restoratif diş hekimliği (Dent & Bitewing): İnterproksimal görünümü optimize eden yüksek çözünürlüklü kısmi dentisyon taraması.
- Ortodonti (telegrafi): Tam lateral veya frontal AP/PA sefalometrik analiz; Ceph-X yapay zekâ aracıyla otomatik çizim ve bulutta paylaşım.
- Paranazal sinüsler (SIN): Patolojilerin tespiti için maksiller sinüslerin frontal ve lateral görüntüleri.
- Gnatoloji (TME): Temporomandibular eklemin ağız açık ve kapalı, frontal ve lateral incelemesi.
- MultiLevel PAN (DoseSaver 100): Tek taramada 5 farklı odak düzleminde 5 panoramik görüntü; klinik açıdan en uygun kesit seçilir.
- Ortogonal panoramik: İnterproksimal alanları ve kök yapısının tamamını süperpozisyon olmadan gösterir.
- Super PAN: Tüm anatomik alanın odakta olduğu, kullanıma hazır tek görüntü; tanıyı ve doğru tedavinin belirlenmesini kolaylaştırır. (Yalnızca 3D konfigürasyonlarda standart PAN taramalarında.)

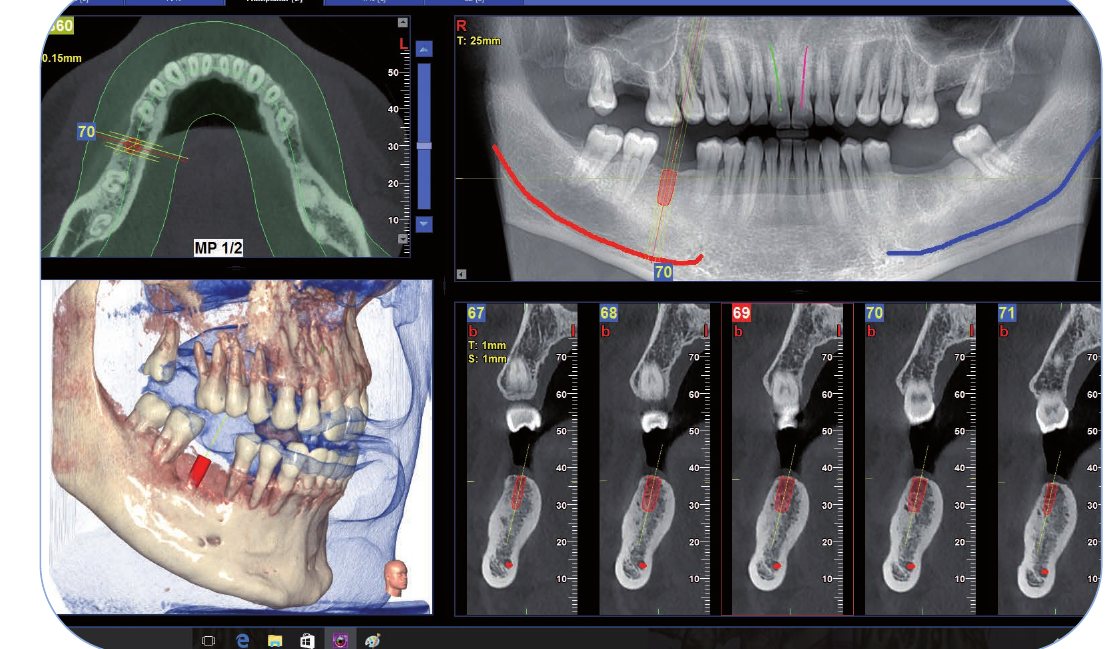

3D görüntüleme: tüm klinik ihtiyaçlar için
Yetişkin ve çocuklar için tam veya kısmi 3D görüntüler; cerrahlar, implantologlar, ortodontistler ve endodontistlerin ihtiyaçlarına yanıt verir. 10×10 cm ile 6×6 cm arasında 8 farklı FOV sanal kontrol panelindeki rehberli prosedürle seçilir; değişken kolimatör küçük alan gerektiğinde FOV'u otomatik ayarlar.
Tek taramada anatomik yapının ayrıntılı incelenmesine olanak veren zengin hacimsel veri elde edilir; tarama süresi gerekli olanla sınırlı tutulur.
FOV 10×10Sinüs lifting simülasyonu
Maksiller sinüsler dahil üst çene analizi; implant cerrahisi öncesi sinüs lifting planlaması ve hacim analizi.
Çocuk 8×7 · Yetişkin 10×10Ortodontik tedavi
Düşük dozla, üçüncü molarlar dahil tüm yetişkin ya da çocuk dentisyonu; gömülü ve süpernümerer dişlerde doğru değerlendirme.
Üst 6×6 · Alt 6×7Endodontik analiz
Işınlamanın yalnızca ilgili bölgeyle sınırlandığı, 80 µm yüksek çözünürlüklü lokalize inceleme.

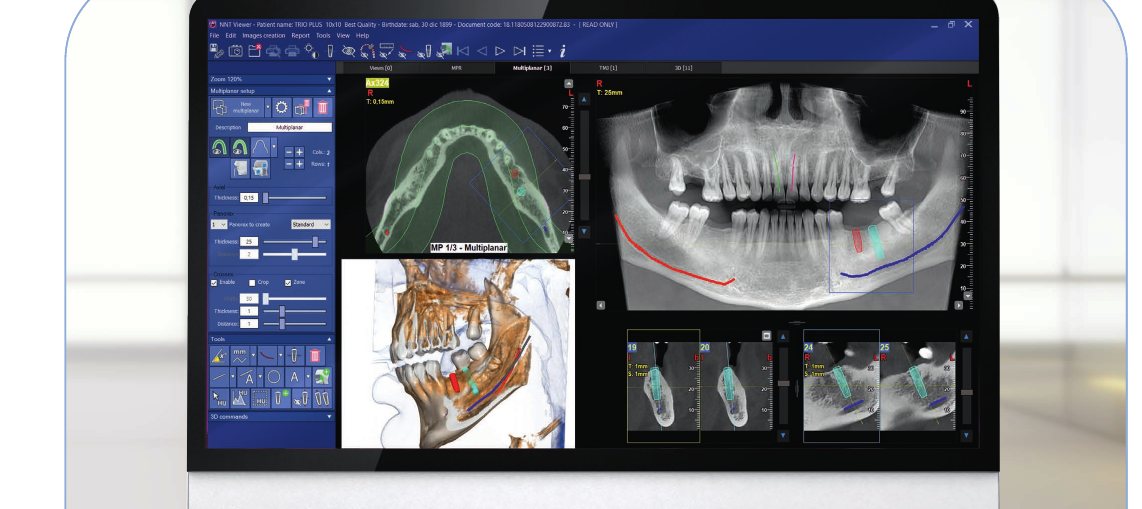

İmplantologlar için eksiksiz destek
Kapsamlı yazılım paketi cerrahi planlamada implantologa eşlik eder: implant kütüphanesi, 3D render destekli implant konumlandırma simülasyonu, hacim ve kemik yoğunluğu değerlendirmesi, maksiller sinüs hacim analizi. Hem üst hem alt çenede 80 µm çözünürlükte ayrıntı elde edilir.
MAR (Metal Artefakt Azaltma) filtreleri, amalgam restorasyon veya implantların oluşturduğu ve anatomik yapıların segmentasyonunu gerektiren tedavilerin planlamasını zorlaştıran artefaktları belirgin şekilde azaltır.

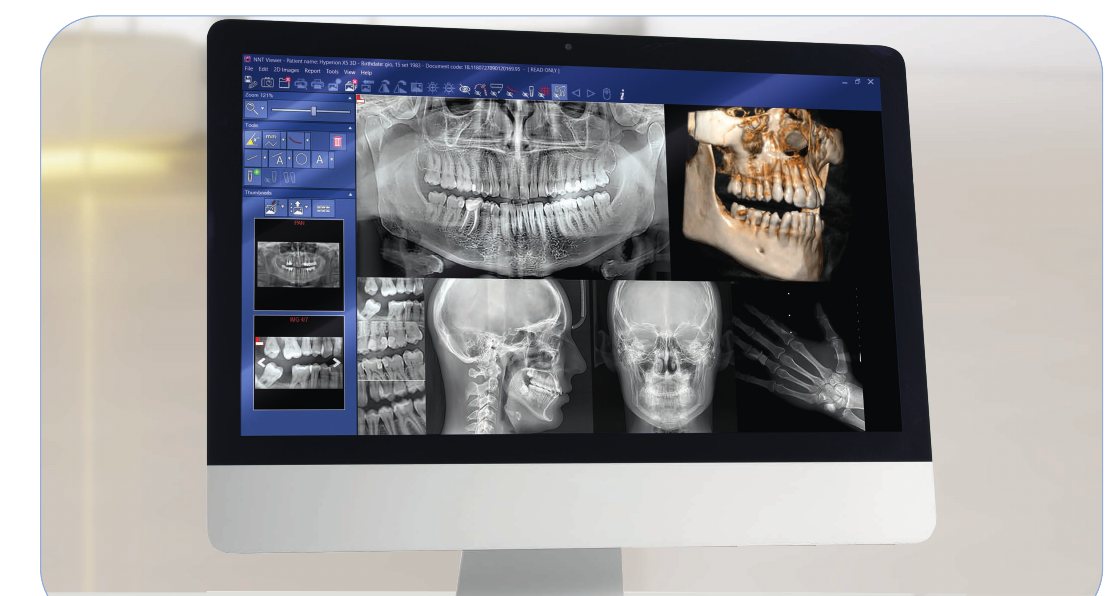

Hasta odaklı yazılım: iRYS ve iES
iRYS, her hastanın klinik kaydı etrafında intraoral ve ekstraoral tüm görüntüleri tek yerde yönetir. Görüntü kalitesini anında iyileştiren özel filtreleri sayesinde hızlı ve doğru tanıya yardımcı olur. iES (Image Enhancement System) tercih ettiğiniz ön ayarlara göre otomatik uygulanarak her zaman en iyi görüntüyü sunar.
iRYS, kişisel verilerin korunmasına ilişkin AB 2016/679 (GDPR) Tüzüğü'ne uygunluğu değerlendiren ISDP©10003 sertifikasına sahiptir.
Bağlantılı klinik
Tüm platform ve işletim sistemlerinde çalışan, bulut bağlantılı rehberli cerrahi yazılımı, gülüş tasarımı ve otomatik sefalometrik analiz çözümleri; veri paylaşımı ve güvenli sohbet alanıyla ekibin tamamı için verimli bir iş akışı sağlar.
- CephX: Web üzerinden erişilen, yapay zekâ ile sefalometrik analiz, diş segmentasyonu ve hava yolu hacmi hesaplamasını otomatikleştiren bulut yazılımı.
- Smile Lynx: Hastaya birkaç adımda hayalindeki gülüşü göstererek iletişimi güçlendiren, diş teknisyeniyle hassas bilgi paylaşan gülüş tasarımı çözümü.
- Anatomik simülasyon, STL dosyaları, sanal endoskopi: İmplant cerrahisi için hassas hacimsel ortam; yapay zekâ ile segmente edilen anatomik yapıların STL olarak dışa aktarımı; gerçek verilerle daha güvenli ve minimal invaziv cerrahi.
- Di.V.A. (Digital Virtual Assistant): PC, akıllı telefon ve tablette cihaz aktivitesini ve muayenehane verimliliğini izleme; büyük kliniklerde iş yükü ve bakım planlaması.
- EasyCheck: İnternet bağlantısı üzerinden gerçek zamanlı teşhis hizmeti ve uzaktan teknik destek.
Teknik özellikler
| Görüntüler | 2D | 3D |
|---|
| Çekim tipleri | Yetişkin ve çocuk tam/kısmi panoramik*, ortogonal panoramik, Speed PAN, MultiLevel PAN, dentisyon, bitewing*; frontal ve lateral (sağ-sol) maksiller sinüs; TME (2 lateral + 2 frontal) ağız açık ve kapalı. Telegrafi: kafa AP-PA, LL kısa/uzun, standart/hızlı; el-bilek grafisi | Yetişkin ve çocuklarda tek taramada iki çenenin tam incelemesi (azaltılmış kolimasyon); maksiller sinüsleri içeren maksiller bölge incelemeleri; ilgili bölgeye lokalize inceleme |
|---|
| Hasta düzleminde teorik (maks.) çözünürlük | 2D: 5–7 lp/mm (piksel 100–73 µm)
CEPH: 6 lp/mm (piksel 89 µm) | ≥ 6 lp/mm (voksel 80 µm) |
|---|
| Röntgen şeffaflığında eşdeğer boyut (cm) | PAN: 26,2 (uzunluk) × 14,4 (yükseklik)
CEPH: 29,2 × 22 | – |
|---|
| Hastadaki görüntüleme alanı (mm) | PAN: 210 × 115
CEPH: 258 × 194
Çocuk PAN: 180 × 100
Dentisyon: 140 × 100
Bitewing: 167 × 70 | Çap × yükseklik: 100×100 (DENT ve SIN), 100×70, 100×60, 80×100, 80×70, 80×60, 60×70, 60×60 |
|---|
| Maks. görüntü veri boyutu | PAN: 7,5 MB (tek görüntü)
CEPH: 14 MB | 720 MB |
|---|
| Büyütme | PAN: 1,2–1,3
CEPH: 1,13 | 1:1 (izotropik voksel) |
|---|
| Tarama süresi | PAN: 13,8 sn (Ortho), 12,3 sn (standart), 6,8 sn (Speed)
CEPH: 9,9 sn (standart), 3,7 sn (Speed) | Ultra Scan: 16,8 sn (en yüksek kalite)
Standard Scan: 9,6 sn (normal)
Speed Scan: 6,4 sn (düşük doz) |
|---|
| Tipik etkin doz tahmini (ICRP 103) | PAN: 5–9 µSv | FOV 10×10: 35 µSv (voksel 150 µm) – 80–121 µSv (voksel 80 µm)
FOV 6×6: 9 µSv (voksel 150 µm) – 27–40 µSv (voksel 80 µm) |
|---|
| Asgari görüntü gösterim süresi | Gerçek zamanlı | 15 sn |
|---|
| Gelişmiş filtreler | iES (Image Enhancement System), PAN autoFocus | MAR (Metal Artefakt Azaltma) |
|---|
| Kurulum |
|---|
| CEPH Ready versiyon | CEPH sol versiyon |
|---|
| Asgari alan ihtiyacı (G × D) | 872 × 1030 mm | 1785 × 1030 mm |
|---|
| Ambalaj ölçüleri (G × D × Y, mm) | Kutu 1: 930 × 690 × 960 (cihaz tabanı)
Kutu 2: 1860 × 355 × 350 (zemine montaj) | Kutu 1: 930 × 690 × 960 (cihaz tabanı)
Kutu 2: 1860 × 355 × 350 (zemine montaj)
Kutu 3: 575 × 1275 × 380 (telegrafi kolu) |
|---|
| Cihaz ağırlığı | 2D: 87 kg · 3D: 99 kg | 2D: 108 kg · 3D: 120 kg |
|---|
| Aksesuarlar | PAN için bağımsız taban | CEPH için bağımsız taban |
|---|
* 2D PAN versiyonda dikey kolimasyon opsiyoneldir ("CEPH Ready" ve 3D versiyonlarda standarttır).
| Ergonomi |
|---|
| Çekim seçimi | PC ve/veya iPad'deki sanal kontrol paneliyle rehberli prosedür |
|---|
| Hasta konumlandırma | Sanal kontrol panelinden yönlendirme, servo destekli hizalama, 3 lazer kılavuz (Sınıf 1 – IEC 60825-1), 3D Scout View |
|---|
| Başlık desteği | 2D versiyonda 4 temas noktalı; 3D/2D'de sağ-sol ayarlanabilir 5 temas noktalı versiyon |
|---|
| Ayarlar | 2 hızlı yükseklik ayarı (cihaz üzerindeki tuş takımı ve/veya iPad uygulaması); servo destekli hizalama (tuş takımı veya Scout View ile uzaktan) |
|---|
| Diğer fonksiyonlar | Çok dilli arayüz, park pozisyonu, uzaktan kumanda |
|---|
| Not | Tekerlekli sandalyedeki hastalar için kolay erişim |
|---|
| 2D versiyon – röntgen jeneratörü |
|---|
| Jeneratör tipi | Sabit potansiyel (DC) |
|---|
| Anot gerilimi | 2D: 60–85 kV sürekli ışınlama · 2D 70 kV: 60–70 kV sürekli ışınlama |
|---|
| Anot akımı | 4–15 mA |
|---|
| Odak noktası | 0,5 mm (IEC 60336) |
|---|
| Işınlama kontrolü | Otomatik, X-Safe teknolojisi |
|---|
| Maks. sürekli anot giriş gücü | 42 W (85 kV / 10 mA'da 1:20) |
|---|
| Doğal filtrasyon | > 2,5 mm Al eşdeğeri (85 kV'de) |
|---|
| 3D versiyon – röntgen jeneratörü |
|---|
| Jeneratör tipi | Sabit potansiyel (DC) |
|---|
| Anot gerilimi | 3D modu: 90 kV pulslu ışınlama (%25 açık – %75 kapalı)
2D modu: 60–85 kV sürekli ışınlama |
|---|
| Anot akımı | 4–15 mA |
|---|
| Odak noktası | 0,6 mm (IEC 60336) |
|---|
| Işınlama kontrolü | Otomatik, X-Safe teknolojisi |
|---|
| Maks. sürekli anot giriş gücü | 42 W (85 kV / 10 mA'da 1:20) |
|---|
| Dedektörler |
|---|
| 2D PAN & CEPH | CMOS (CsI) · 14 bit dinamik aralık (16.384 gri tonu) · Yükseklik: PAN 148 mm, CEPH 223 mm |
|---|
| 3D / PAN | Amorf silikon (CsI) · 16 bit dinamik aralık (65.536 gri tonu) |
|---|
| 2D CEPH | CMOS (CsI) · 14 bit dinamik aralık (16.384 gri tonu) · Yükseklik: 223 mm |
|---|
| Elektrik beslemesi |
|---|
| Gerilim / frekans | 115–240 V tek faz / 50–60 Hz (gerilim ve frekansa otomatik uyum) |
|---|
| Maks. ani akım çekişi | 115 V'ta 20 A; 240 V'ta 12 A |
|---|
| Bekleme modunda akım | Maks. 0,5 A (240 V); 1 A (115 V) |
|---|
| Bağlantı |
|---|
| Bağlantılar | LAN / Ethernet |
|---|
| Görüntü yönetim yazılımı | Castellini iRYS (EN ISO/IEC 17065:2012 kapsamında ISDP©10003:2020 uyumlu) ve ücretsiz iPad iRYS görüntüleyici uygulaması; STL (RealGUIDE) |
|---|
| Desteklenen protokoller | DICOM 3.0, TWAIN, VDDS, bulut paylaşımı (RealGUIDE) |
|---|
| DICOM düğümleri | IHE uyumlu (Print, Storage Commitment, Worklist MPPS, Query/Retrieve) |
|---|
| Sanal kontrol paneli | PC ve iPad |
|---|

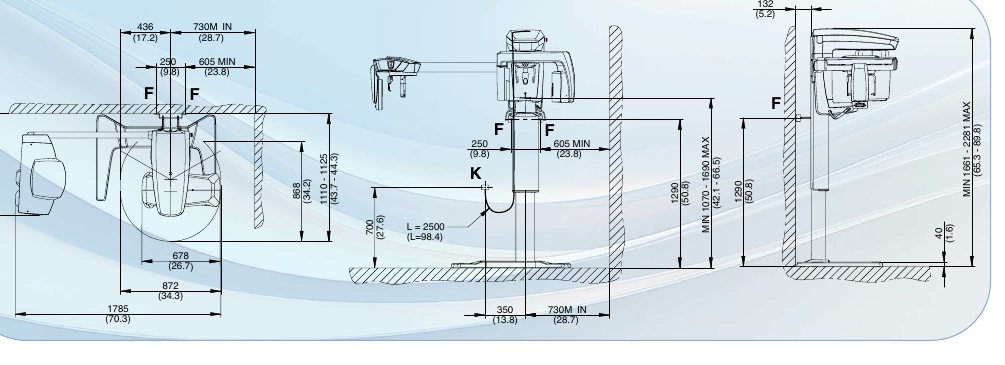

Kurulum ölçüleri – milimetre (parantez içinde inç)
Sık sorulan sorular
X-Radius Compact için ne kadar alan gerekir?
CEPH Ready versiyon için asgari alan 872 × 1030 mm, sefalometri kollu (CEPH sol) versiyon için 1785 × 1030 mm'dir. Cihaz, sınıfının en küçük taban alanına sahip modelleri arasındadır ve tekerlekli sandalyedeki hastalar için de kolay erişim sunar.
Önce panoramik alıp sefalometriyi sonradan ekleyebilir miyim?
Evet. 2D PAN veya 3D PAN olarak kurulan cihaza sonradan sefalometri kolu eklenerek 2D PAN & CEPH veya 3D PAN & CEPH konfigürasyonuna geçilebilir.
Hangi 3D FOV seçenekleri var?
10×10 cm ile 6×6 cm arasında 8 farklı FOV bulunur (100×100, 100×70, 100×60, 80×100, 80×70, 80×60, 60×70 ve 60×60 mm). Endodontik analizde 80 µm voksel çözünürlüğe ulaşılır.
Hasta dozu nasıl düşük tutuluyor?
X-Safe otomatik ışınlama kontrolü dozu hastanın yapısına göre ayarlar; DoseSaver modları panoramikte dozu %20–40 azaltır; 3D'de pulslu ışınlama ve dinamik FOV ile ışınlama yalnızca ilgili bölgeyle sınırlanır. Tipik etkin doz panoramikte 5–9 µSv'dir.
Mevcut yazılımım ve sistemlerimle uyumlu mu?
Cihaz DICOM 3.0, TWAIN ve VDDS protokollerini destekler, IHE uyumlu DICOM düğümlerine sahiptir ve STL dışa aktarımı yapabilir. Görüntüler Castellini iRYS yazılımıyla yönetilir; iPad için ücretsiz iRYS görüntüleyici uygulaması bulunur.
Türkiye'de X-Radius Compact'ı nereden temin edebilirim?
Öncü Dental, Castellini'nin Türkiye distribütörüdür. Fiyat, konfigürasyon ve kurulum bilgisi için 444 66 28 numaralı telefondan veya bu sayfadaki teklif formundan bize ulaşabilirsiniz.
